1.概述

1.1概況

  1、廢水產生情況分析

     廢水來源于車間，主要是清洗廢舊塑料的廢水

   2、綜合污水的特點：

根據提供的資料，生產過程中各工藝口排放的廢水量總計300m3/d，過程中廢水往往集中在短時間內排放，水量波動較大。

根據項目需要，擬投資建設一套污水處理工程以滿足項目排水要求。根據用戶排水水質指標要求及污水水質情況，我公司設計并提供一套工藝污水處理系統設備，可充分滿足貴單位對高標準的污水處理的要求。

1、工程類別：污水處理達標排放系統的銷售 · 安裝 · 服務

2、工程地點：需方安裝現場【或合同約定安裝現場】

3、基本要求：

a) 系統處理水量：污水處理系統設計總處理水量為5m3。

b) 產水水質：達到回用標準

2設計依據和設計范圍

2.1設計依據

（1）《室外排水設計規范》                   GB50013-2006

（2）《建筑給水排水設計規范》               GB50015-2003

（3）《城鎮污水處理廠污染物排放標準》          GB 18918-2002

（4）《室外排水設計規范》                   GB50014-2006

（5）《建筑結構荷載設計規范》               GB50009-2001

（6）《混凝土結構設計規范》                 GB50010-2002

（7）《建筑抗震設計規范》                   GB50010-2001

（8）《建筑地基基礎設計規范》               GB50007-2002

（9）《砌體結構設計規范》                   GB50003-2001

（10）《工業企業總平面設計規范》             GB50187-93

（11）《10KV及以下變電所設計規范》           GB50053-94

（12）《低壓配電裝置及線路設計規范》          GB50054-95

（13）《電力裝置的繼電保護和自動裝置設計規范》 GB50062-92

（14）《通用用電設備配電設計規范》            GB50055-93

（15）《供配電系統設計規范》                  GB50052-95

（16）《通用用電設備配電設計規范》             GB50055-93

（17）《工業企業照明設計標準》                 GB50034-92

（18）《民用建筑電氣設計規范》                JGJ/T16-92

（19）《自動化儀表安裝工程質量評定標準》      GBJ131-90

（20）甲方提供的有關資料。

2.2設計范圍

本工程設計范圍為污水處理站內的工藝、設備、土建、電控及管線等工程內容。

（1）從污水處理格柵開始到處理站的排放口為止，不包括污水收集和污水處理后的排放管線；

（2）污水處理工程的工藝流程圖，工藝設備選型，工藝設備的結構布置，電器控制說明等工作；

（3）污水處理工程的鋼砼結構（不包括特殊基礎處理，工程承壓力要求120kpa以上），設備的施工、安裝、調試等工作；

（4）工程內容不包括站區道路、綠化、圍墻及室內外照明；

（5）污水處理站內用水，由業主將水源引至站內相關設備；

3設計原則

（1）嚴格保證污水處理的效果，達到設計出水水質要求；

（2）執行國家關于環境保護方面的政策、符合國家有關法規、規范及標準；

（3）選擇的處理工藝力求技術先進可靠、經濟合理、高效節能，在確保污水處理效果前提下，最大限度減少工程投資和日常運行費用；

（4）選擇的處理工藝應具有操作方便、壽命長、易于維護的特點，具有成功的運行實例；

（5）盡量采取措施減小對周圍環境的影響，合理控制噪聲、氣味，妥善處理與處置固體廢棄物，避免二次污染；

（6）在工藝合理的基礎上盡可能降低工程造價。

2.工藝選擇

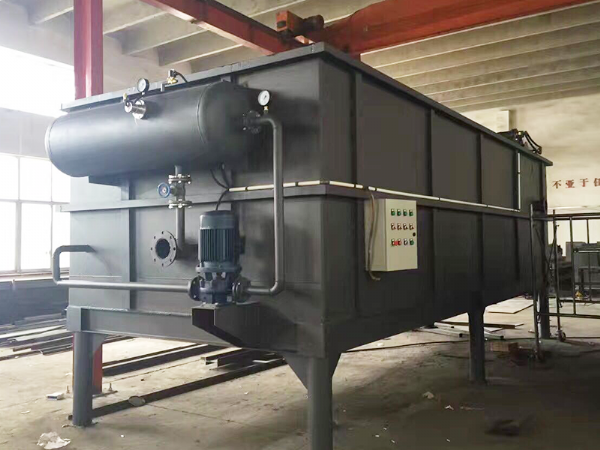

1.溶氣分離設備

溶氣分離設備特點

洗滌污水經調節池預處理后進入氣浮機進行曝氣處理。因該污水為常規洗滌污水，具有排水時間集中，水量變化系數大，排水不穩定等特點。所以設置調節池進行調節水質水量，經調節池均質后的污水通過提升泵提升至氣浮曝氣段。

溶氣泵邊吸水邊吸氣，泵內加壓混合、氣液溶解效率高、細微氣泡≤30um。

低壓運行，溶氣效率高達99％，釋放率高達99％。

微氣泡與懸浮顆粒的高效吸附，提高了SS的去除效果。

溶氣水溶解效率80-100％，比傳統溶氣氣浮效率高3倍。

壓力-容量曲線平坦，容易實現自動控制，易操作易維護、噪音低。

1.高效溶氣氣浮系統

   氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越，對于傳統設備改造尤為適宜。

   穩定室：通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。

   溶氣釋放室：溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達80-100％

2.溶氣系統

對于氣浮機設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的最主要的部件，在這個階段，氣與水在泵的進口處一起吸入，經葉輪剪切加壓在溶氣罐中混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統最大的含氣量達10％，且氣體的溶解度為100％，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。

3.刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含固率。該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象；另外，高度可調的刮板能更好的適應各種運行條件，降低污泥含水率。

2.二級斜管沉淀池是指在沉淀區內設有斜管的沉淀池。組裝形式有斜管和支管兩種。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管或平行管道(有時可利用蜂窩填料)分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆(異)向流、同向流和側向流三種不同分離方式。每?jī)蓧K平行斜板間(或平行管內)相當于一個很淺的沉淀池。

優點:

①利用了層流原理，提高了沉淀池的處理能力;

②縮短了顆粒沉降距離，從而縮短了沉淀時間;

③增加了沉淀池的沉淀面積，從而提高了處理效率。

這種類型沉淀池的過流率可達36m3/(m2.h),比一般沉淀池的處理能力高出7-10倍，是一種新型高效沉淀設備。并已定型用于生產實踐。優點:去除率高，停留時間短，占地面積小。淺池理論原理

設斜管沉淀池池長為L(zhǎng)，池中水平流速為V，顆粒沉速為u0，在理想狀態下，L/H=V/ u0?？梢?jiàn)L與V值不變時，池身越淺，可被去除的懸浮物顆粒越小。若用水平隔板，將H分成3層，每層層深為H/3，在u0與v不變的條件下，只需L/3，就可以將u0的顆粒去除。也即總?cè)莘e可減少到原來的1/3。如果池長不變，由于池深為H/3，則水平流速可正加的3v，仍能將沉速為u0的顆粒除去，也即處理能力提高3倍。同時將沉淀池分成n層就可以把處理能力提高n倍。這就是20世紀初，哈真(Hazen)提出的淺池理論。

3. 多介質過濾器工藝特點

1、多孔介質過濾器廣泛用于水處理的工藝中，可以單獨使用，但多數是做為水質深度處理(交換樹脂、電滲析、反滲透)的預過濾。

2、多介質過濾器是常用的水質深度凈化的預處理裝置，可根據工藝要求填加不同的濾料。

3、多介質過濾器材質可采用玻璃鋼、A3鋼防腐或襯膠、全不銹鋼。操作方式有全自動和手動兩種形式，自動控制是采用美國進口的自動控制器及氣、液動閥控制，操作簡便易于維護保養，在各行各業水處理工藝的前處理裝置得到廣泛的應用。

4、多介質過濾器(含雙濾料過濾器)的過濾材料應有足夠的化學穩定性，各介質的相對密度和粒徑應有一定差別，由無煙煤與石英砂組成的雙層濾料過濾器所用的無煙煤相對密度為1.4—1.6，粒徑為0.8—1.8mm，石英砂相對密度為2.6—2.65，粒徑為0.5—1.2mm;3層濾料過濾器除了以上兩種濾料外還可以用錳砂、磁鐵礦之類的重質礦石，其相對密度為4.7—5.0，粒徑為0.5—4mm。

2.設備配置清單

XZ-CD-5絮凝沉淀設備
