生化處理設備

　　技術領域

　　本實用新型涉屬于污水處理裝置，涉及一種生活污水生化處理設備。

　　背景技術

　　目前，對于生活污水主要采用磚砌式結構的化糞池進行處理，其結構龐大， 施工周期長，封閉性差，易滲漏，污染環(huán)境，凈化效果差，需要專門的排污管網 配套設施。所要解決的技術問題是，提供一種結構緊湊、占地小、封閉性好、 維護施工方便、二次污染小、凈化效果好的生活污水生化處理設備。

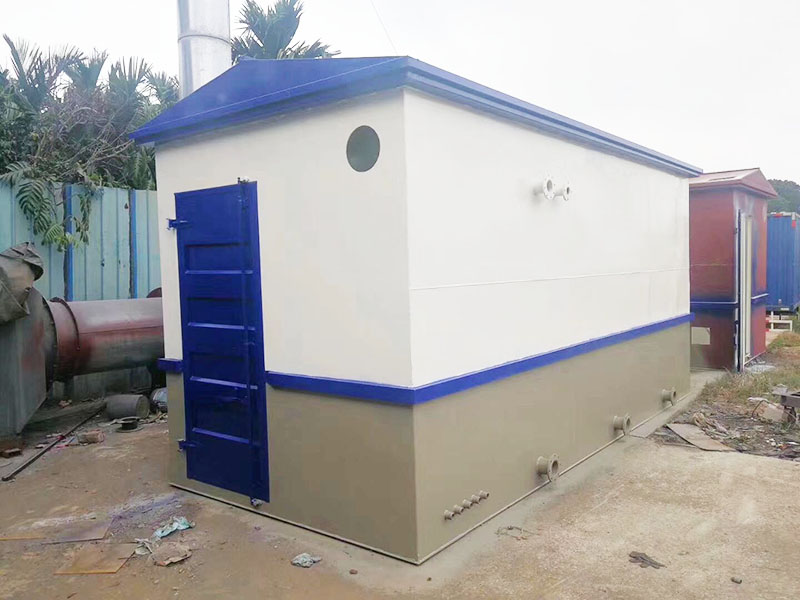

　　本實用新型的生活污水生化處理設備包括一個整體式的殼體，殼體前后分別 安裝有總進水口和總出水口，殼體內的空腔被隔板分隔為七個倉室，它們依次為 沉淀室、一級生物處理室、過濾厭氧室、二級生物處理室、過濾自動供氧室、三 級生物處理室和接觸生物處理室，各倉室依次連通，構成多級凈化裝置，從總進 水口至各倉室間連通管的出口及總出水口，其水平高度依次降低，產生落差使污 水流動。在沉淀室與一級生物處理室之間的隔板下部開有布水孔，在一級生物處 理室內填充有立體彈性填料，一級生物處理室與過濾厭氧室之間連通管的進口伸 入填料內;在過濾厭氧室的上部填充有硬性填料，其下部懸浮有生物填料，而過 濾厭氧室與二級生物處理室之間連通管的進口伸入懸浮的生物填料內;在二級生 物處理室內填充有半軟性填料，二級生物處理室與過濾自動供氧室之間連通管的 進口伸入填料內;在過濾自動供氧室內安置有上、下兩層硬性填料，過濾自動供 氧室與三級生物處理室之間連通管的進口伸入下層的硬性填料下方;在三級生物 處理室內填充有組合填料，三級生物處理室與接觸生物處理室之間連通管的進口 伸入填料內;在接觸生物處理室內有上、下兩層填料，上層為懸浮生物填料，下 層為硬性填料，而與總出水口連接的出水管，其進口位于下層硬填料的上方。

　　本實用新型結構緊湊合理，占地面積小，安裝維護方便。整體結構的殼體可 采用玻璃鋼等高分子材料成型，不僅制造方便，并且耐腐蝕，封閉性好，不易滲 漏，不污染環(huán)境。多級的凈化裝置凈化效果好，凈化后的水可以循環(huán)利用，而無 需配置排污管網
